ZHC618R-3000W?CDR調頻廣播發射機

?

產品概述

????該3KW?CDR調頻立體聲發射機（熱插拔）是一款性能卓越的廣播級立體聲CDR調頻廣播發射機，用于專業廣播電臺無線覆蓋。為了提高發射機的可靠性，在設計理念上，該發射機在關鍵部分均采用冗余設計以期達到發射機長期穩定運行。由于采用了熱插拔結構，故可在不停機的情況下對發射機的部件進行維修和復原。

?

技術特點

1.?輸出功率富裕量大：由3片1.5KW熱插拔模塊高效合成，最大輸出4.5KW。

2.?工作效率高：采用最新高效率LDMOS功放管，滿功率CDR射頻效率最高可達40%以上。

3.?輸出功率穩定：采用智能化自動功率控制技術（AGC），確保輸出功率不隨開機時間和環境溫度的變化而變化，功率穩定度控制在10W以內。

4.?無用發射?。?/span>配備高性能腔體輸出濾波器，最大限度減少無用發射。

5.?電源可靠性高：采用6只3.5KW熱插拔開關電源N+2并聯均流供電，電源容量富裕量大。

6.?雙激勵器配置：采用雙激勵器智能自動切換（備用激勵器及切換器為可選件），可進一步提高整機可靠性。

7.?數字調頻激勵器：可選配我司最新技術的全數字超CD級5G CDR調頻廣播激勵器，雙路數字音頻信號（AES/EBU）,FPGA+DDS軟件無線電編碼調制，收聽效果超越CD級。也可選配其他優質激勵器配套使用。

8.?人機界面友好：采用8英寸真彩色觸摸液晶顯示屏，實時顯示發射機各項工作參數（包括每只功放管的電流）；無需任何培訓，在屏幕提示下即可操作。

9.?保護功能齊全：具有過功率保護、反射功率過大保護、過溫保護、過壓保護和過流保護；并可在部分功放模塊故障時智能調節輸出功率，既維持最大安全功率播出、又可保證故障不會擴大。

10.?防塵性能良好：所有進風口均采用優質濾網、可濾除空氣里的灰塵以延長發射機的平均無故障時間。

11.?防雷性能優良：采用德國OBO進口高品質防雷器，使用大功率元器件，如火花間隙和壓敏電阻等對整機交流電源輸入進行防雷保護。

12.?真正熱插拔功能：在任何情況下，可在不停機的情況下插拔功放模塊和電源模塊，便于維修和恢復發射機。

13.?定時自動調節輸出功率：發射機可設定在每天不同時段自動調節輸出功率，給電臺經濟運行帶來方便。

14.?先進的遙控遙測接口：通過RS232/RS485或接口TCP/IP網絡接口訪問發射機內部任何參數。

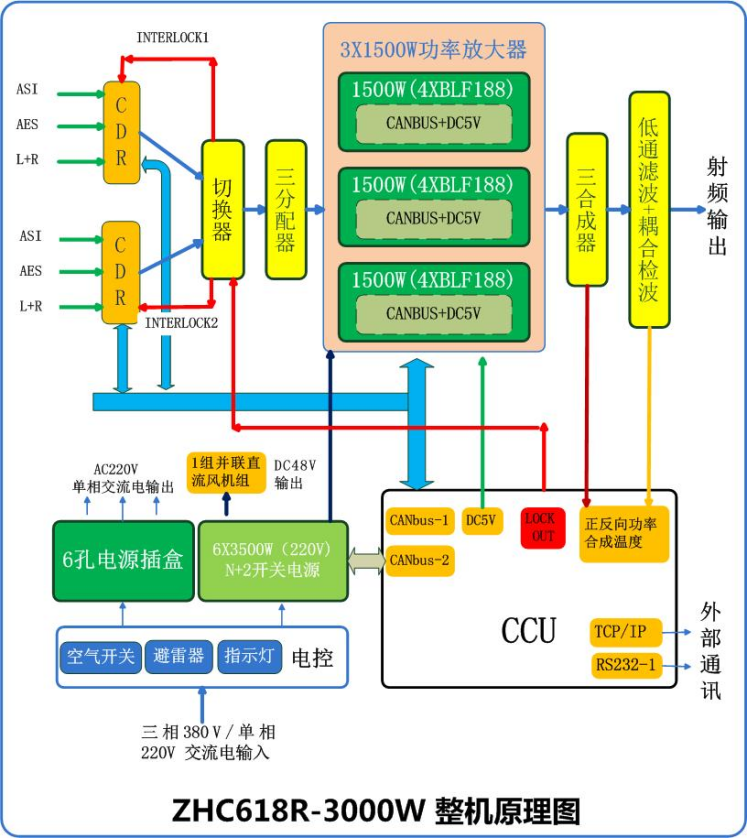

整機原理框圖

??

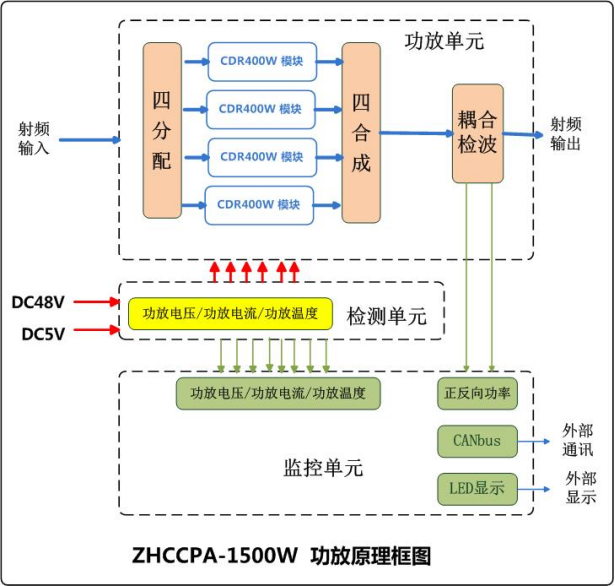

熱插拔功放原理框圖

? ? ? ? ? ? ?

主要技術參數

1.?工作頻率 ??????????????87MHz～108MHz

2.?頻率調整步長 ??????????多頻網模式 ??0.1Hz

單頻網模式 ?0.1Hz ?

3.?頻率穩定度（3個月） ??采用內部參考源 ?≤1X10^-7

采用外接參考源 ?≤1X10^-9

4.?頻率準確度 ????????????多頻網模式 ?????≤10Hz

單頻網模式 ?????≤1Hz?

5.?相位噪聲 ?????????????≤-80dBc/Hz ????@10Hz

??????????????????????≤-95dBc/Hz ????@100Hz ????????

≤-105dBc/Hz ???@1KHz ?

≤-115dBc/Hz ???@10KHz

≤-125dBc/Hz ???@100KHz

≤-130dBc/Hz ???@1MHz

6.?負載適應能力 ?????????反射損耗≤-18dB(正常工作)

?????????????????????反射損耗≤-14dB(允許工作)

7.?頻譜模板 ?????????????-250KHz ??≤-83dB

????????????????????????????-200KHz ?≤-78dB

????????????????????????????-110KHz ??≤-73dB

????????????????????????????-100KHz ??≤-43dB

?????????????????????????????100KHz ??≤-43dB

110KHz ??≤-73dB

?????????????????????????????200KHz ??≤-78dB

?????????????????????????????250KHz ??≤-83dB ?????????????????????????

8.?帶內頻譜符合性 ???????≤1dB

9.?子帶間功率均勻性 ?????≤0.3dB

10.?帯肩 ?????????????????≤-50dB

11.?帶外雜散 ?????????????鄰頻道帶內的無用發射功率 ????≤-50dB

鄰頻道帶外的無用發射功率 ????≤-80dB

12.?射頻有效帶寬 ?????????符合GD/J062-2014中附錄A規定

13.?射頻輸出功率穩定度 ??????????±0.5dB

14.?峰值平均功率比 ???????滿足CCDF曲線模板要求

15.?調制誤差率（MER） ????≥43dB

16.?整機效率 ??????????????≥30%

17.?模擬立體聲調頻廣播技術指標

??????????1）殘波輻射 ????????????????≤-80dB

??????????2）寄生調幅噪聲 ????????????≤-65dB

??????????3）導頻頻率偏差 ?????????????≤0.5Hz

??????????4）S信號中38KHz殘留分量 ???≤-55dB

??????????5）100%調制頻偏 ????????????±75KHz

??????????6）預加重 ??????????????????0μs、50μs、75μs

??????????7）失真（100%調制） ??L ????≤0.01%

????????????????????????????????R ????≤0.01%

???????????8）頻率響應（無加、去重） ??L ????≤0.01dB

???????????????????????????????????????R ????≤0.01dB

???????????9）頻率響應（加、去重） ????L ????≤0.01dB

???????????????????????????????????????R ????≤0.01dB

??????????10）信噪比 ??????????????????L ????≥90dB

???????????????????????????????????????R ????≥90dB

??????????11）左右聲道分離度 ??????L→R ?????≥70dB

???????????????????????????????????R→L ?????≥70dB

??????????12）左右聲道電平差 ??????≤0.01dB

?

18.?工作模式： ??????支持模擬、模數同播和數字工作模式及其切換

19.?CDR調制方式：支持QPSK、16QAM、64QAM；LDPC編碼碼率：支持1/4、1/3、1/2、3/4四種碼率；傳輸模式：支持傳輸模式1、2、3。

20.?模擬數字信號功率比：-14dB（數字功率可調）

21.?預校正： ??????????線性和非線性

22.?頻率參考源切換： ??自動/手動 ?

23.?主備激勵器切換方式：自動/手動（在主用激勵器設備損壞或無輸出的情況下）

24.?輸出阻抗 ???????????????50Ω

25.?輸出功率 ???????????????0～額定功率

26.?射頻輸入連接器 ???????????N-50K

27.?射頻輸出連接器 ??????????φ40-50K/φ80-50K或IF70-50K/IF110-50K

28.?激勵器輸入接口 ：

1）音頻信號輸入接口

AES/EBU： XLR母頭， 110Ω平衡

模擬左/右：XLR母頭，600Ω平衡

2）CDR復用碼流輸入接口（兩路信號自動/手動切換）:

ASI接口：BNC（陰型）75Ω

以太網口（100Mbps）：RJ45

3）外接輸入標準時鐘接口

10MHz：BNC（陰型）50Ω、L

1pps：BNC（陰型）50Ω、TTL電平

TOD：DB9（陰型），波特率9600，RS232串口

29.?射頻監測接口：BNC（陰型）50Ω

30.?遠程監控接口：RS232/RS485 ?DB9（陰型）或RJ45以太網接口 ?

31.?防雷：機柜內置避雷器。

32.?散熱方式 ??????????????強迫對流

33.?電源電壓 ??????????????三相AC380V/單相220V??

34.?電源頻率 ??????????????50Hz/60Hz

35.?溫度范圍???????????????????-5℃～+45℃

36.?海拔高度????????????????≤4500m

37.?機箱標準 ???????????????19英寸38U?

38.??外形尺寸 ??????????????寬（600mm）×高（1800mm）×深（1050mm

39.?整機重量????????????????360Kg

其他技術指標滿足GY/T 169—2001《米波調頻廣播發射機技術要求和測量方法》

GD/J062-2014《調頻頻段數字音頻廣播發射機技術要求和測量方法》

?

?
