產品概述

ZHC926主備機倒換控制器是專為廣播電視發射臺設計的、與同軸開關配合可用于控制1+1主備發射機系統手動或自動切換的專用設備。它具有自動切換模式和手動切換模式。

自動切換模式下，切換器自動檢測主機的工作狀態：當在主發射機輸出功率低至預先設定的主發射機功率切換閾值（以下簡稱“切換閾值”）時，切換器將控制同軸開關和主、備發射機電源，自動切換到備發射機工作以實現不間斷播出。

手動切換模式下，可通過面板開關手動操作、選擇主機或備機工作，其內部自動完成同軸開關和主備發射機電源的切換控制。

技術特點

l? 切換閾值由用戶自行標定；

l? 無需發射機通訊協議支持；

l? LCD實時顯示主機、備機工作狀態；

l? 同軸開關觸點實時讀取，保證發射機切換安全；

l? 保持斷電前各種狀態；

l? 通過遠程接口可實現切換器遠程監控；

l? 采用高速MCU處理器控制，性能穩定可靠；

l? 二個功率等級： 1KW及以下（1U）、10KW及以下（3U）?

電氣參數

物理特性

工作原理

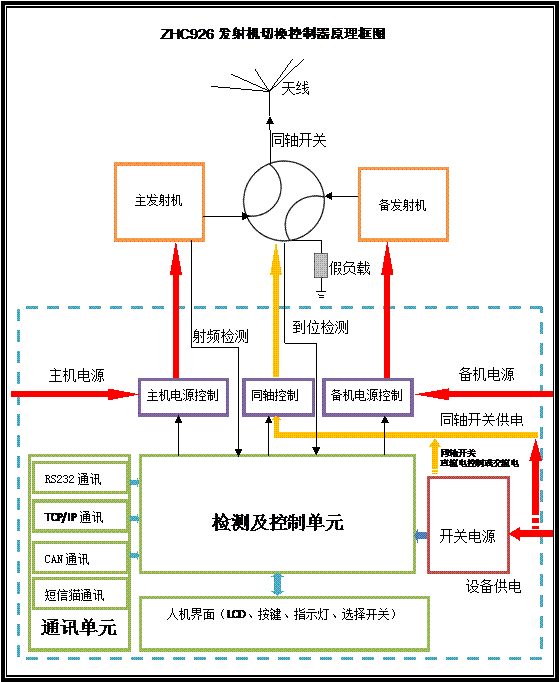

如圖3-1所示，ZHC926發射機切換控制器內部主要由檢測控制單元、人機界面、通訊單元及相關控制繼電器組成。

檢測控制單元實時讀取同軸開關到位觸點，保證主、備發射機和同軸開關工作在正常狀態。

自動模式下，切換器檢測控制單元自動檢測主發射機的輸出功率，控制主、備發射機電源和同軸開關對應的繼電器以實現切換功能；在手動模式下，通過檢測【選擇開關】實現以上功能。

人機界面，一方面把按鍵及【選擇開關】狀態傳遞給檢測控制單元，另一方面通過指示燈和LCD實時顯示切換器的各種工作狀態。

通訊單元通過協議接收并解析外部指令傳遞給檢測控制單元，并同時將設備狀態反饋給遠程設備，從而實現遠程監控。

切換器采用保持型繼電器控制主備發射機電源，在切換器異常斷電下也能保持主、備發射機正常工作。

? ? ? ? ? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ?圖3-1
