產品概述：

本產品是一款采用軟件無線電技術研制的數字化模擬電視激勵器。采用內置全新FPGA+DDS技術架構，實現全制式、全頻道、數字化、模擬電視調制功能，技術指標完全達到并優于相關國家標準。

整機采用全SMT工藝生產，不僅技術指標杰出、而且產品可靠性極高。

功能上采用柔性化設計。具有圖像、伴音功率比可調；無視頻保護等功能。

整機采用1U/19英寸標準鋁合金機箱，體積小巧輕便。

該產品是各種功率等級電視發射機之激勵器的最佳選擇。

技術特點：

●采用全新FPGA+DDS技術架構實現數字調制，性能優越、一致性好。

●采用模塊化設計理念，便于長期維護和升級改造。

●具有無視頻保護功能和整機與部件級防雷措施。

●各項技術參數可通過前面板的液晶顯示屏讀取。

●具有RS232、TCP/IP等通訊接口，并于遠程監控和管理。

●采用優質名牌開關電源，保護功能齊全，寬電壓范圍工作。

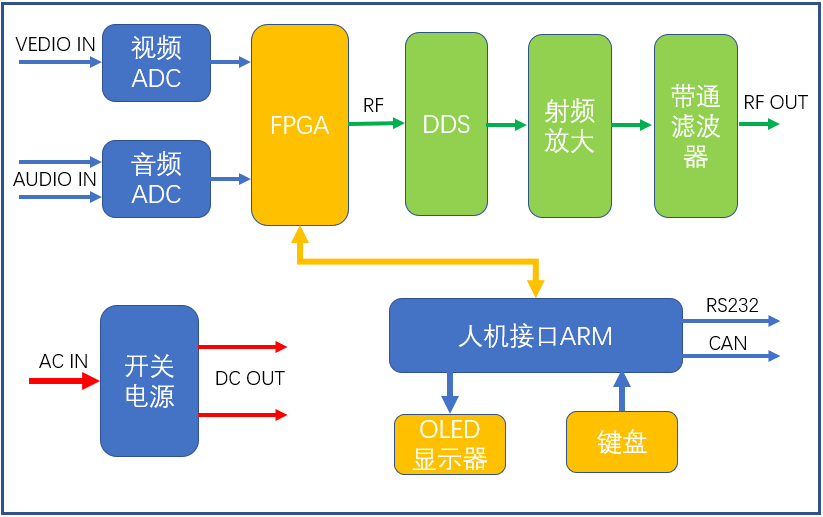

激勵器原理框圖

參數指標：

一、整機

1.??? 工作頻段：? ??????????VHF/UHF

2.??? 圖像載頻頻偏? ? ? ? ?±200Hz

3.??? 輸出功率：???? ???????0dBm

4.??? 輸出阻抗：????? ??????50Ω

5.??? 無用發射：????? ??????相鄰頻道內≤-50dB；相鄰頻道外≤-65dB

6.??? 射頻輸出接口：? ? ?N-50KF

7.??? 電源：? ? ? ? ? ? ? ? ? 單相220VAC/110VAC

8.??? 冷卻方式：? ? ? ? ? ? 強迫風冷

9.??? 工作環境溫度：? ? ?-10～＋45℃

10.? 外型尺寸：? ? ? ? ??483mm(寬)×44mm(高)×300mm（深）

11.? 重量：?????????? ??????3Kg

二、圖象

1.??? 視頻輸入電平： ?????????1V_P-P 正極性

2.??? 視頻輸入阻抗： ?????????75Ω

3.??? 視頻帶內反射損耗? ? ? ?≥35dB

4.??? 視頻輸入接口： ?????????BNC-K

5.??? 周期性雜波信噪比? ? ? ?≥55dB

6.??? 連續隨機波信雜比? ? ? ?≥60dB(加權), ≥55dB(不加權)

7.??? 幅頻特性? ? ? ? ? ? ? ? ? ? 滿足標準要求

8.??? 群時延? ? ? ? ? ? ? ? ? ? ? ?±30ns

9.??? 2T正弦波平方波失真? ? ≤0.5%

10.? 2T正弦平方波與條脈沖幅度比 ?≤0.2%

11.? 行頻傾斜? ? ? ? ? ? ? ? ? ? ≤1.5%

12.? 場頻傾斜? ? ? ? ? ? ? ? ? ? ≤1%

13.? 亮度非線性失真：? ? ? ?≤2%

14.? 微分增益DG：? ? ? ? ? ? ±1%

15.? 微分相位DP：? ? ? ? ? ? ≤±2°

16.? 色/亮增益差? ? ? ? ? ? ? ?≤1%

17.? 色/亮時延差? ? ? ? ? ? ? ?±5ns

18.? 消隱電平穩定性 ?????????±1%

19.? 調制度：? ? ? ? ? ? ? ? ? ?≤87.5%

三、伴音

1.??? 伴音/圖像載波功率比? ?-10dB

2.??? 伴音載頻頻偏 ????????????±200Hz

3.??? 音頻輸入電平 ????????????0dBm±6dBm

4.??? 音頻輸入阻抗? ???????????600Ω平衡或10KΩ不平衡

5.??? 音頻輸入接口? ???????????XLR-K/BNC-K

6.??? 伴音調制能力 ????????????>±100KHz

7.??? 調頻信雜比 ?????? ????????≥70dB

8.??? 幅頻特性? ? ? ? ? ? ? ? ? ±1dB

9.??? 調幅雜音（無調制）? ? ? ? ? ?≤-55dB

10.? 內載波雜音（100%調制） ?≤-50dB

11.? 諧波失真? ? ? ? ? ? ? ? ? ? ? ? ? ≤0.3%

12.? 最大頻偏? ? ? ? ? ? ? ? ? ? ? ? ? ±50KHz

13.? 預加重時間常數? ? ? ? ? ? ? ? 50us

其他技術指標滿足《GB 12189-1990 電視廣播激勵器通用技術條件》
